3 性能
3.1 額定電流
4A/DC12V、3A/DC24V、3A/AC115V、2A/AC250V
3.6 接觸電阻:產品的接觸電阻應不大于50mΩ。
3.7 耐高溫試驗:a.產品置于高于額定動作溫度20℃的空氣環境中保持96h;
b.5分鐘極限溫度為180℃
3.8 耐低溫試驗:產品置于-40℃空氣環境中保持96h。
3.9 抗振試驗: 熱保護器應能承受振幅1.5mm,頻率變化10～55Hz，掃描變化周期3～5次/min，振動方向
X、Y、Z，每個方向各連續振動2h。
3.10跌落試驗:產品自0.7m高度自由落下1次，動作/復位溫度無明顯漂移。
3.11抗壓試驗:產品應能承受100N靜壓力1min。
3.7,3.8,3.9,3.10,3.11項試驗后應滿足下列條件:
a.斷開溫度變化應在初期值的+7℃以內;
b.接觸電阻應在100mΩ以下;
c.外形應無明顯變形;
d.導線無開裂損傷。
4 壽命
產品在額定電壓、電流、功率因數為0.7的條件下（在交流電路中，電壓與電流之間的相位差(Φ)的余弦
叫做功率因數，用符號cosΦ表示，在數值上，功率因數是有功功率和視在功率的比值，即cosΦ=P/S）,外加
熱源使其動作6000次,應滿足下面條件:
a.斷開溫度變化應在初始值的+5℃以內;
b.接觸電阻應在100mΩ以下;
繼續試驗至10000次后能動作。
5 其它事項:
5.1 斷開溫度檢測的升溫速率應控制為1℃/1min;
5.2 使用過程中產品不能承受強烈沖擊力及壓迫力;
5.3 型號規格說明:
5.3.1 常閉型

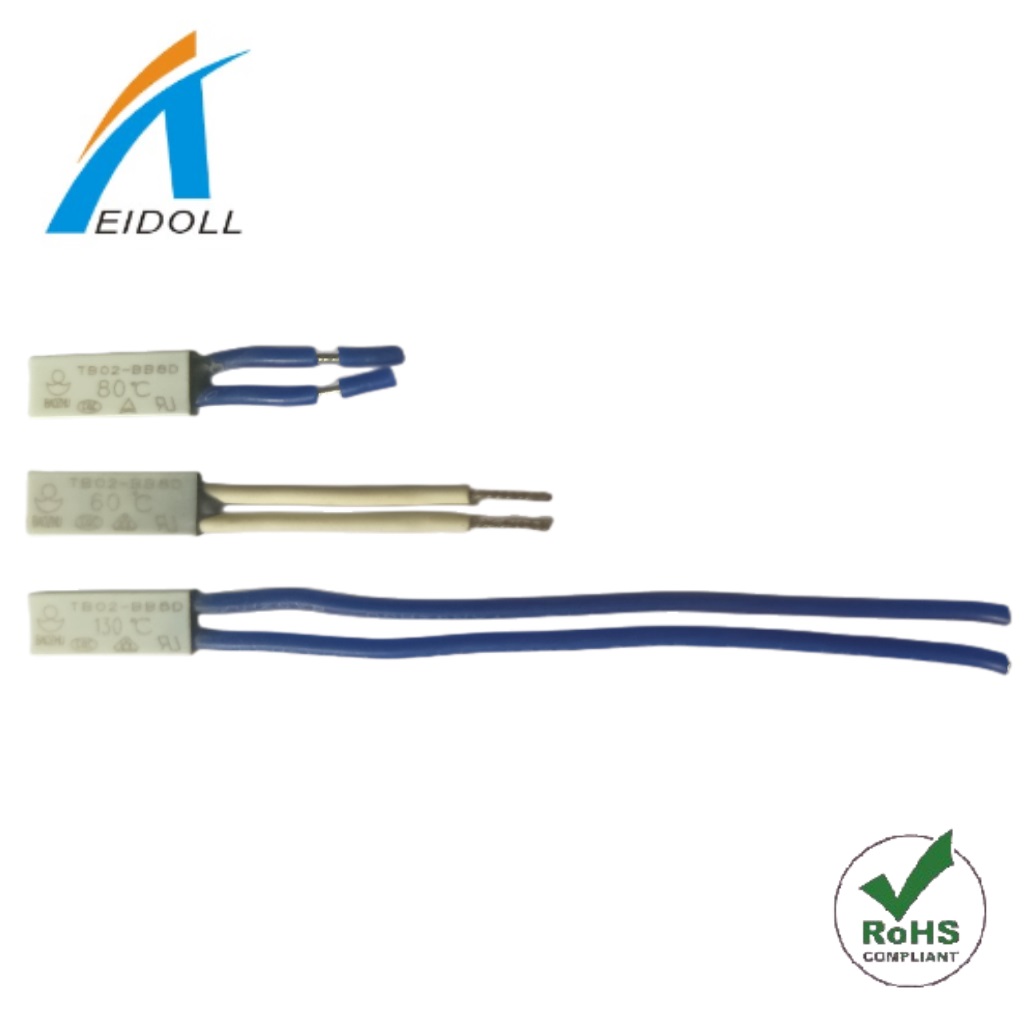

TB02-BB8D——塑殼產品型號 TB02-BB1D——鐵殼產品型號
XXX℃——額定斷開溫度 XXX℃——額定斷開溫度
5.3.2 常開型
TB02-KA8D——塑殼產品型號 TB02-KA1D——鐵殼產品型號
XXX℃——額定斷開溫度 XXX℃——額定斷開溫度
|
